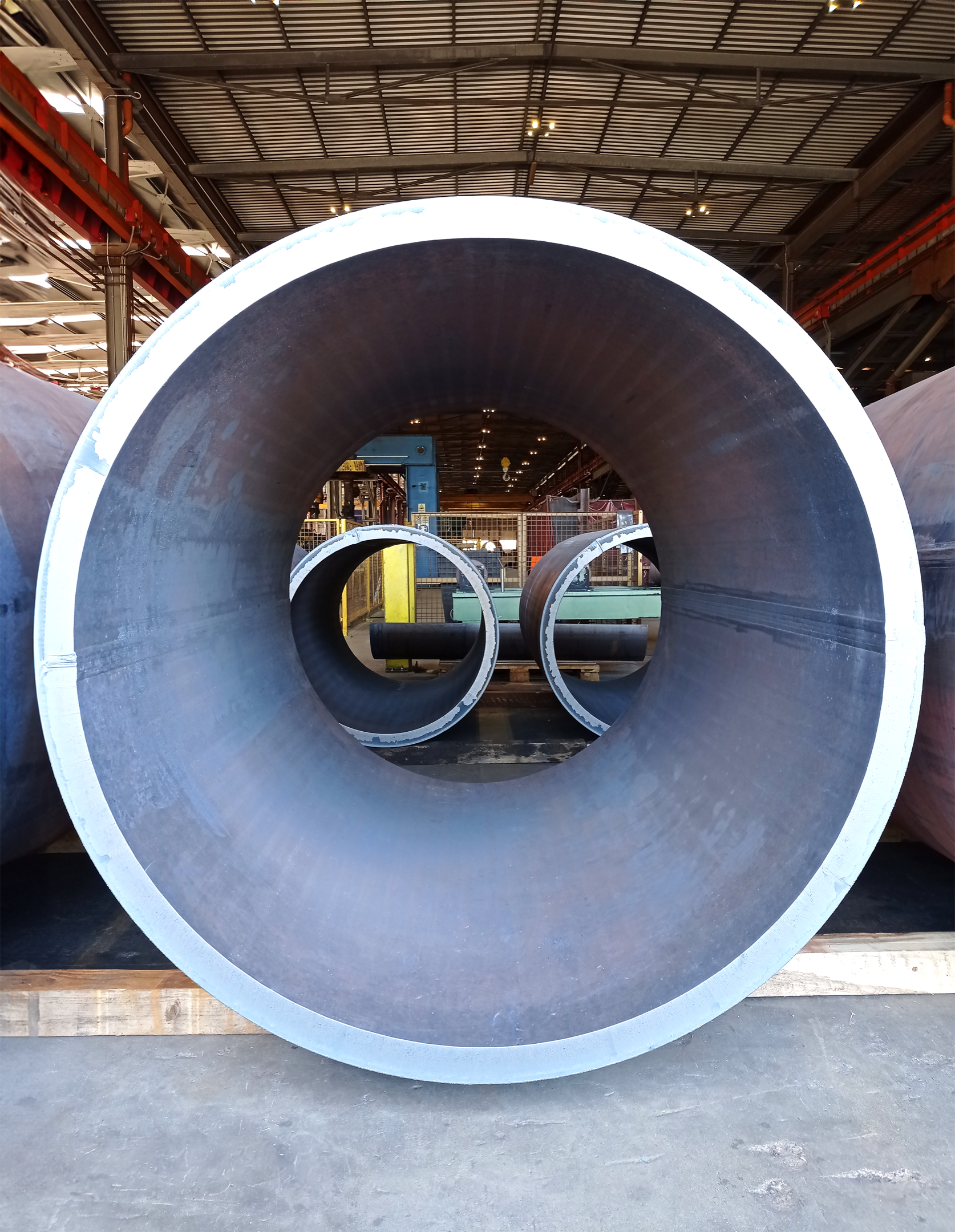

Dal 2003 Cimolai è attiva nella produzione di tubi LSAW di grande diametro e spessore per strutture Off-Shore e applicazioni Oil & Gas, per il settore delle energie rinnovabili e le costruzioni.

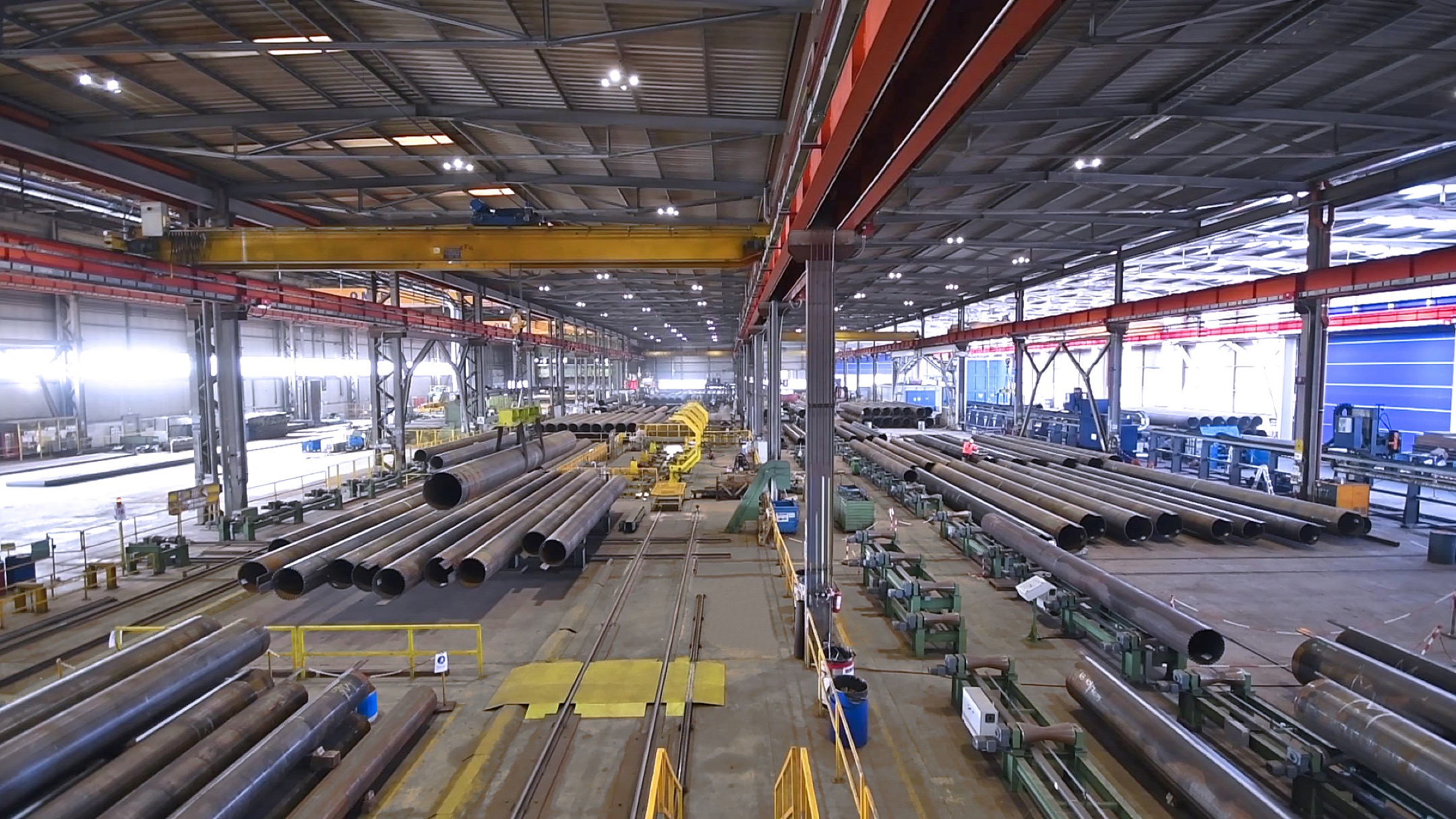

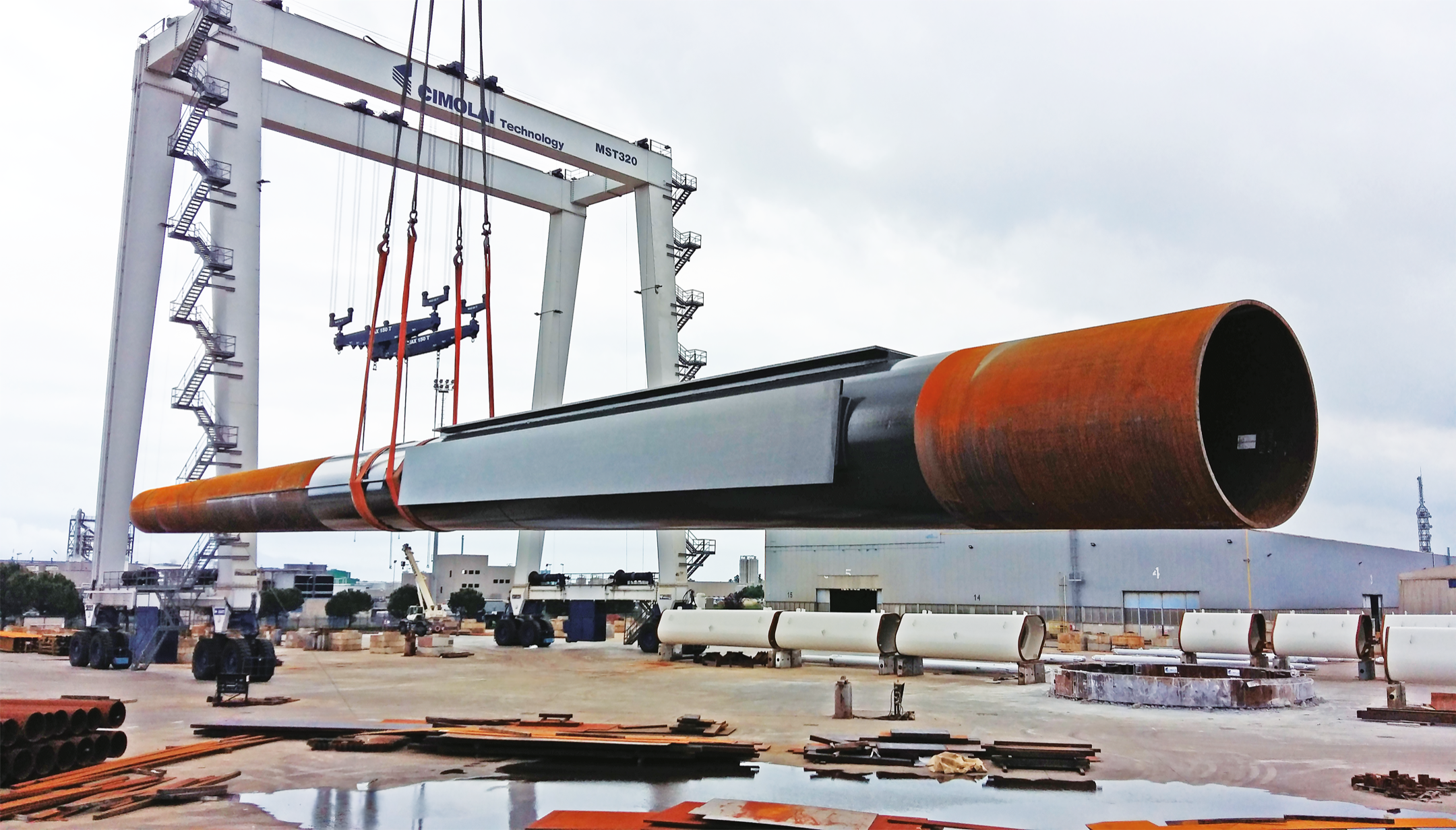

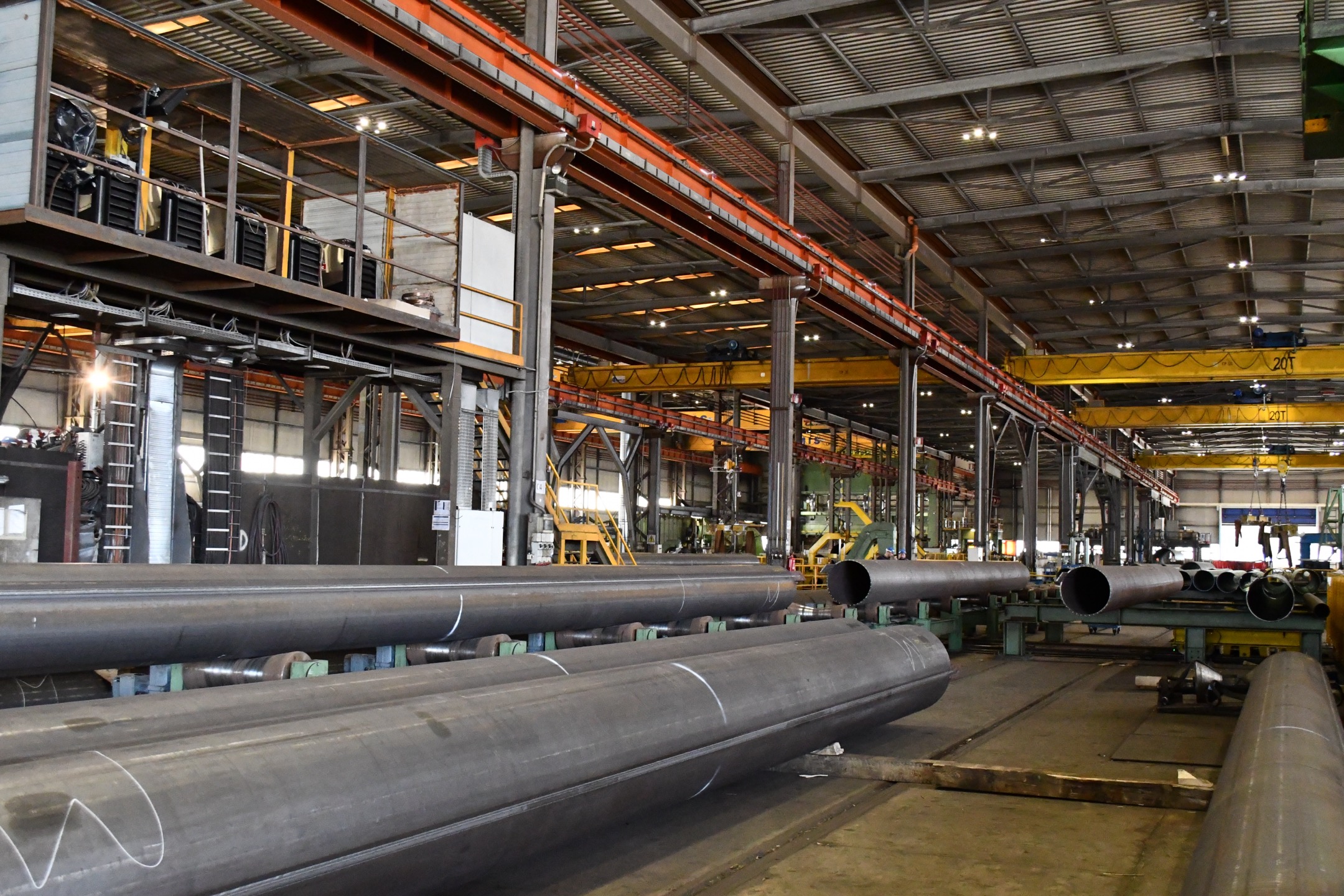

Il tubificio Cimolai si trova a San Giorgio di Nogaro, in provincia di Udine, con accesso diretto al mare Adriatico. Lo stabilimento si estende su 180.000 mq, di cui 60.000 coperti, ed è dotato di una banchina privata lunga 200 m con un fondale di 7 m, che consente l’ormeggio di navi e chiatte. Grazie alle attrezzature di sollevamento installate, è possibile movimentare componenti di praticamente qualsiasi dimensione e peso. Tra queste figurano un carroponte con capacità di 350 t, SPMT (carrelli modulari semoventi), gru telescopiche e cingolate, martinetti a trefoli e torri di sollevamento.
Esperienza

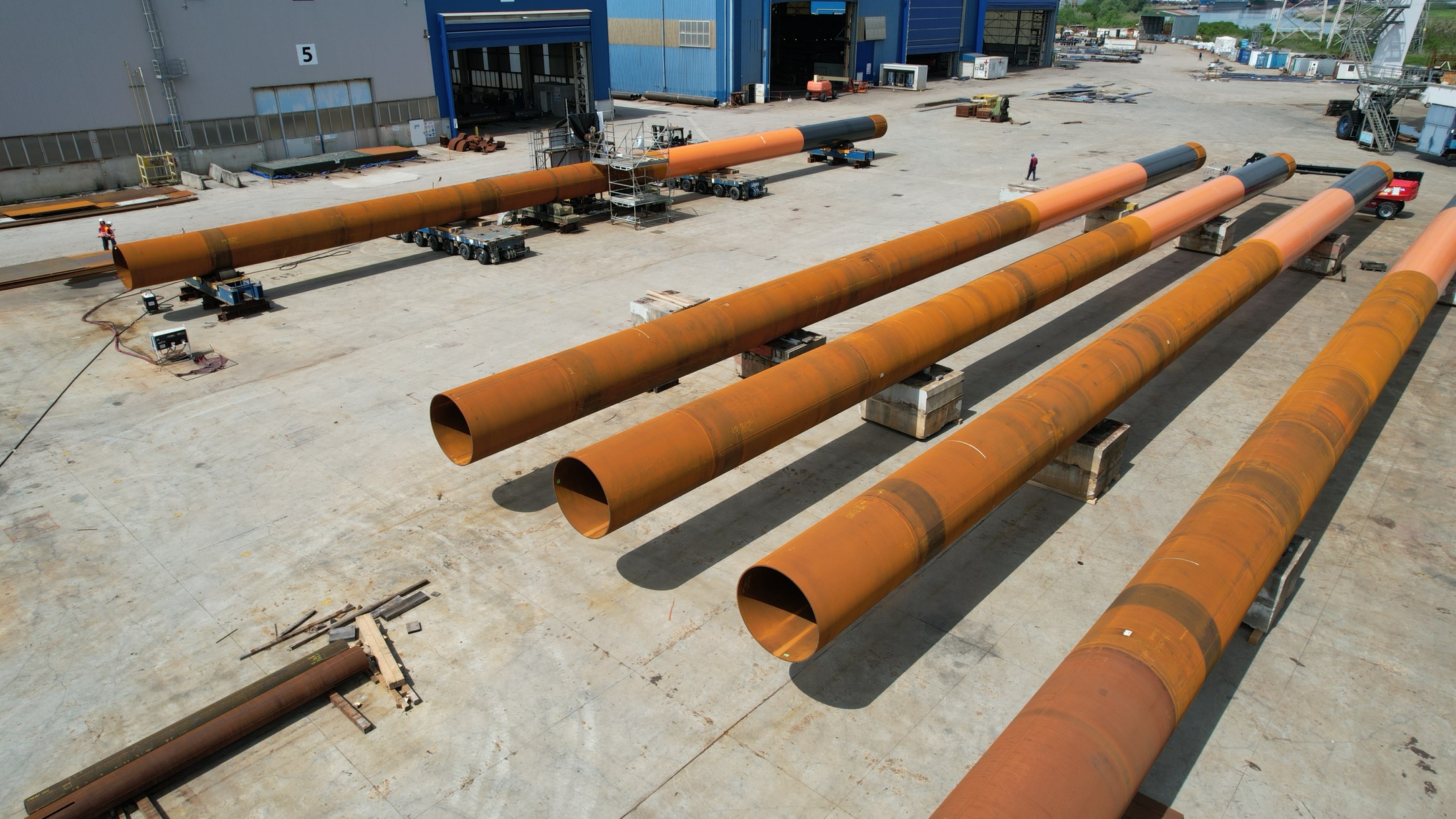

Produzione di tubi LSAW
Cimolai acquista le lamiere per la produzione di tubi esclusivamente da primarie acciaierie qualificate. Nella selezione dei fornitori vengono valutati diversi parametri, tra cui le normative applicabili, la classe del materiale, eventuali requisiti aggiuntivi, nonché la larghezza, lo spessore, il peso delle lamiere e i tempi di consegna richiesti.
È inoltre possibile eseguire commesse utilizzando lamiere fornite dal cliente in conto fornitura.
gradi di materiali
Tubi strutturali EN Standard
- Norma EN
- Snervamento: da 355 MPa fino a 830 MPa
Tubi per condotte API 5L Standard
- PSL 2
- Sour Service (Annex H):
- Offshore Service (Annex J):
Tubi di processo Norma ASTM
- A671: tubi in acciaio per impieghi atmosferici e a bassa temperatura
- A672: tubi in acciaio per servizi ad alta pressione a temperatura moderata
- A691: tubi in acciaio al carbonio e legato per servizi ad alta pressione ad alta temperatura
Tubi per Recipienti a Pressione
- P355 NL / NL2
- P460 NL1 / NL2
- SA302 Gr. B
Focus
Servizi e Vantaggi
La lavorazione interna allo stabilimento, effettuata tramite macchine CNC, garantisce i più elevati standard qualitativi e produttivi.
Competenza
Elevata competenza ingegneristica e nella saldatura, per gestire anche le strutture più complesse con sicurezza e affidabilità.
Tempi certi
Tempi di produzione definiti e garantiti, per una programmazione precisa delle attività di cantiere e di progetto.
Qualità continua
Controllo qualità costante lungo l’intera linea produttiva, con verifiche puntuali su ogni fase del processo.
Meno sprechi
Riduzione degli scarti e dei costi correlati grazie a processi ottimizzati e maggior controllo sui materiali.
Operatività costante
Produzione indipendente dalle condizioni atmosferiche, con continuità operativa anche in situazioni difficili.
Massima precisione
Accoppiamento millimetrico dei pezzi, per garantire tolleranze ridotte e performance strutturali elevate.
Montaggio rapido
Soluzioni pensate per un montaggio semplice e veloce, riducendo i tempi di installazione in cantiere.
Costi ridotti in cantiere
Minori costi di stoccaggio e movimentazione dei tubi in cantiere grazie a una logistica più efficiente.
Affidabilità operativa
Maggiore affidabilità del sistema con minori criticità operative durante posa, montaggio e utilizzo.
Meno manodopera
Complessiva riduzione della manodopera necessaria, con conseguente ottimizzazione dei costi complessivi.
Tempi di cantiere ridotti
Diminuzione dei tempi di transito in cantiere, per consegnare l’opera finita in modo più rapido e controllato.
Gamma di prodotti e processi

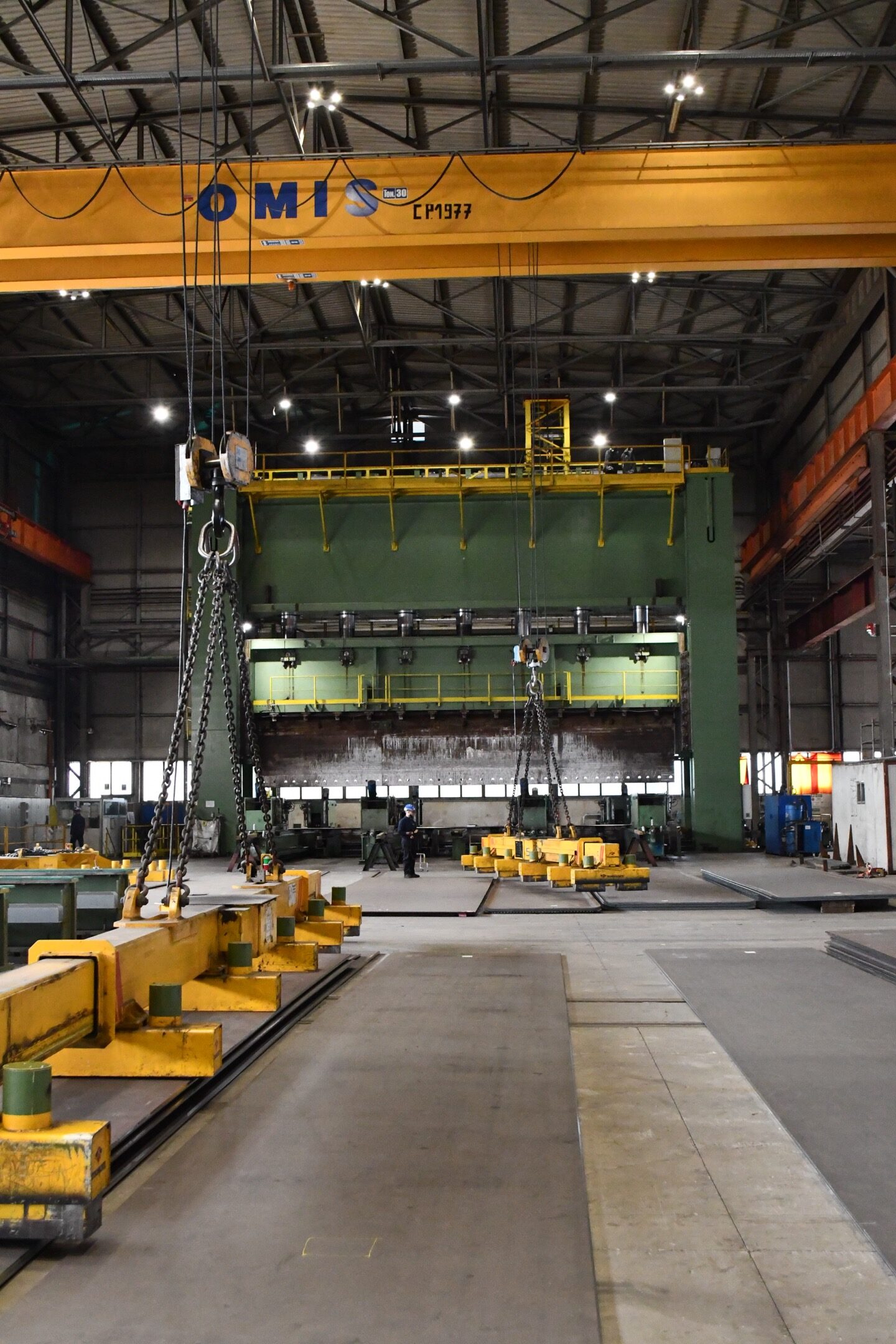

Presso Piegatura
Gamma di Tubi strutturali:
Diametro Esterno 457 – 2.032 mm (18” – 80”)
Spessore 9,53 – 95 mm (3/8” – 4”)
Lunghezza Max 15.100 mm (49.54 ft)
Gamma di Tubi di processo:
Diametro Esterno 457 – 1.574 mm (18” – 62”)
Spessore 9,53 – 76,2 mm (3/8”-3”)
Lunghezza Min 6.096 mm (20 ft)
Lunghezza Max 15.100 mm (49.54 ft)
Calandratura
Gamma di produzione:
Diametro Esterno Min 914 mm (36”)
Spessore 9,53 – 127 mm (3/8”- 5”)
Lunghezza Max 3.050 mm (10 ft)

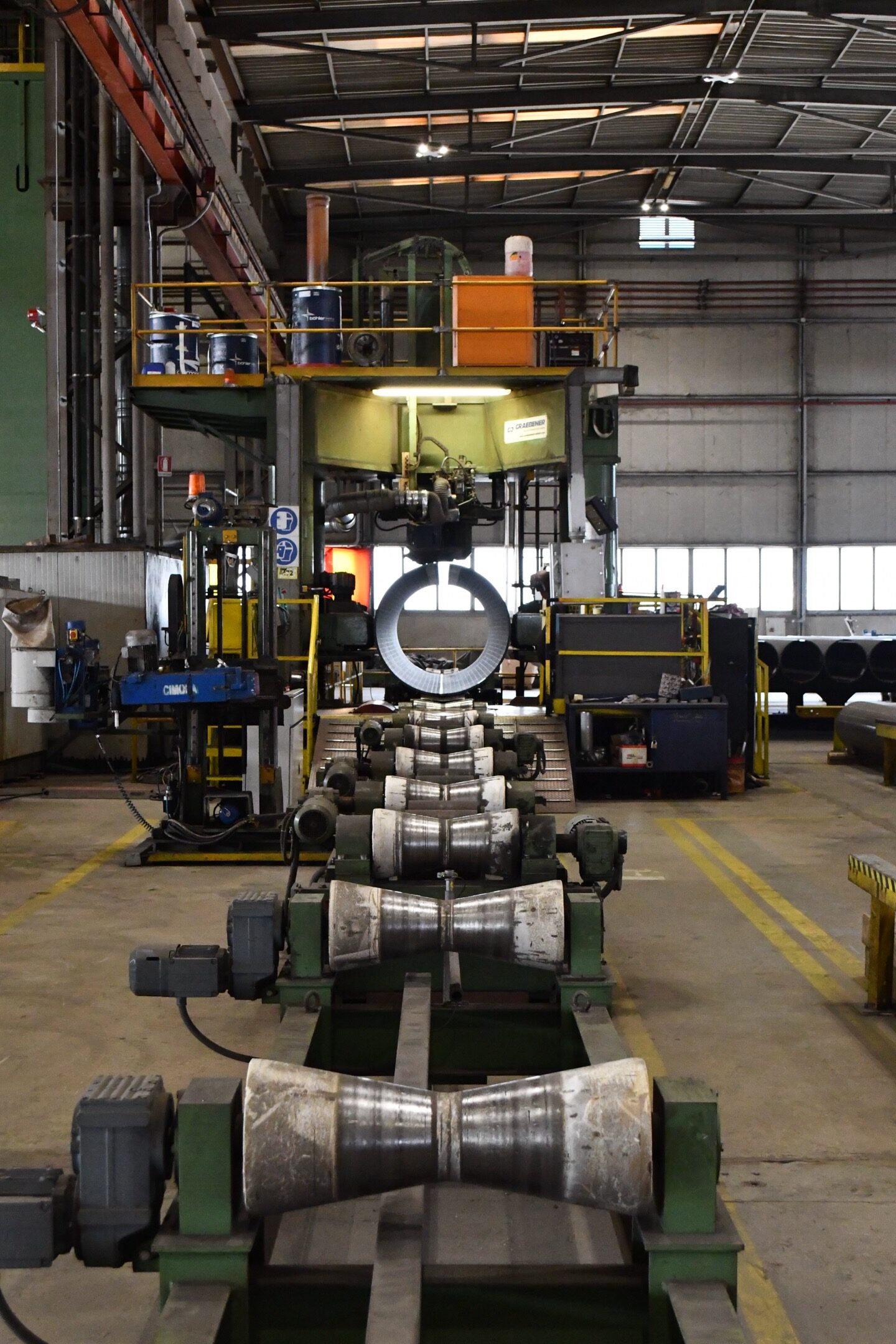

Macchinari a disposizione
Macchine da taglio Oxy – Plasma
Bordatrici
Calandratrici
Macchine per saldatura esterna
Macchine per saldatura esterna
Molatrici
Sistemi per il trattamento termico
Controllo dimensionale automatizzato
Sistemi hydrotest
Cianfrinatrici
Presse piegatrici
Accosta lembi
Fresatrici longitudinali
Portali di saldatura
Presse calibratrici
Intestatrici tubi
Controllo UT automatizzato
Bunker RX
Catalogo
Prodotti e applicazioni
I singoli processi (progettazione, approvvigionamento, fabbricazione, consegna e montaggio) sono gestiti da un team dedicato di ingegneri specializzati nella gestione di lavori complessi garantendo la conformità di tempi, costi e sicurezza (HSE).
Energy

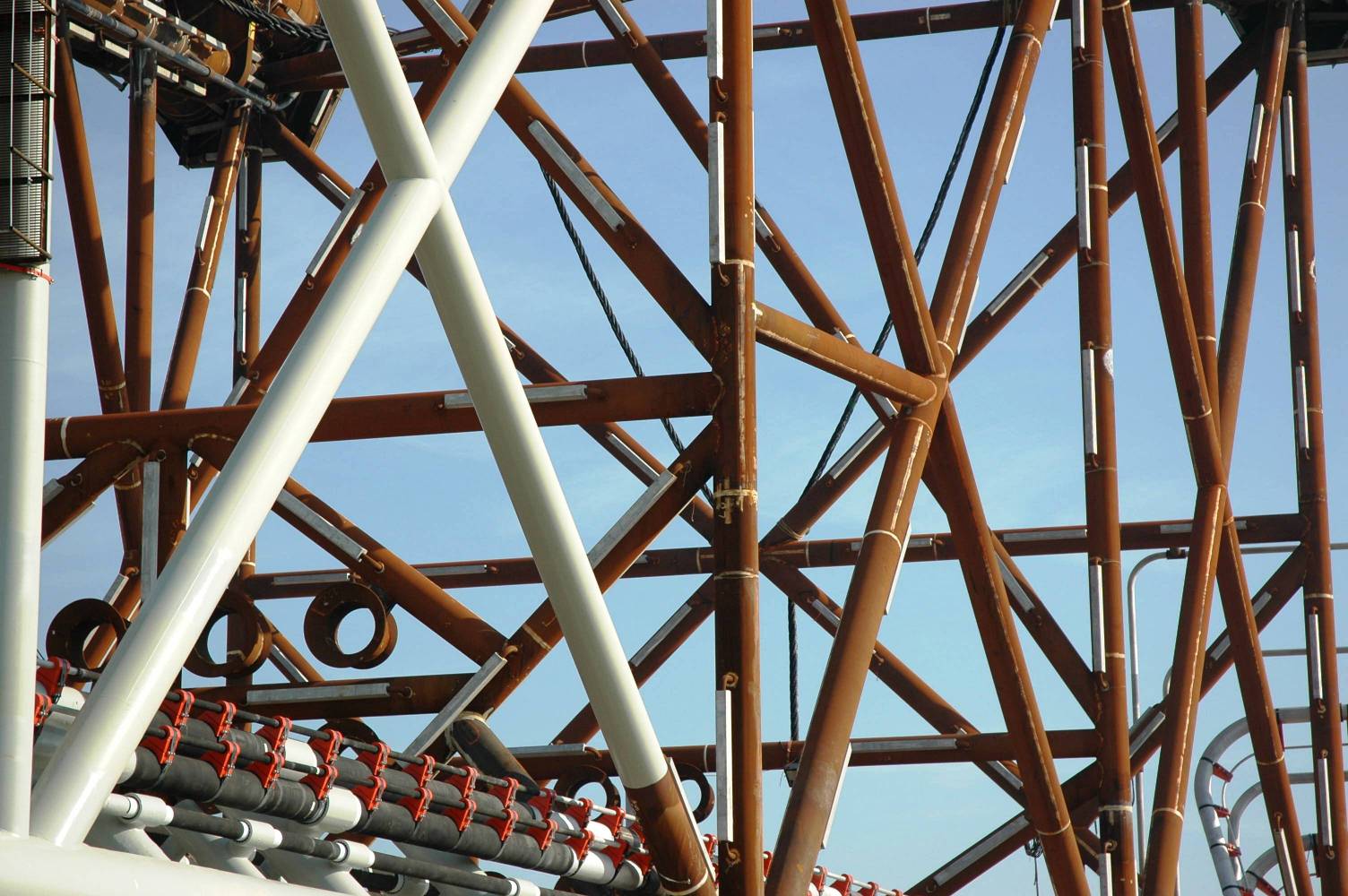

Strutture Offshore

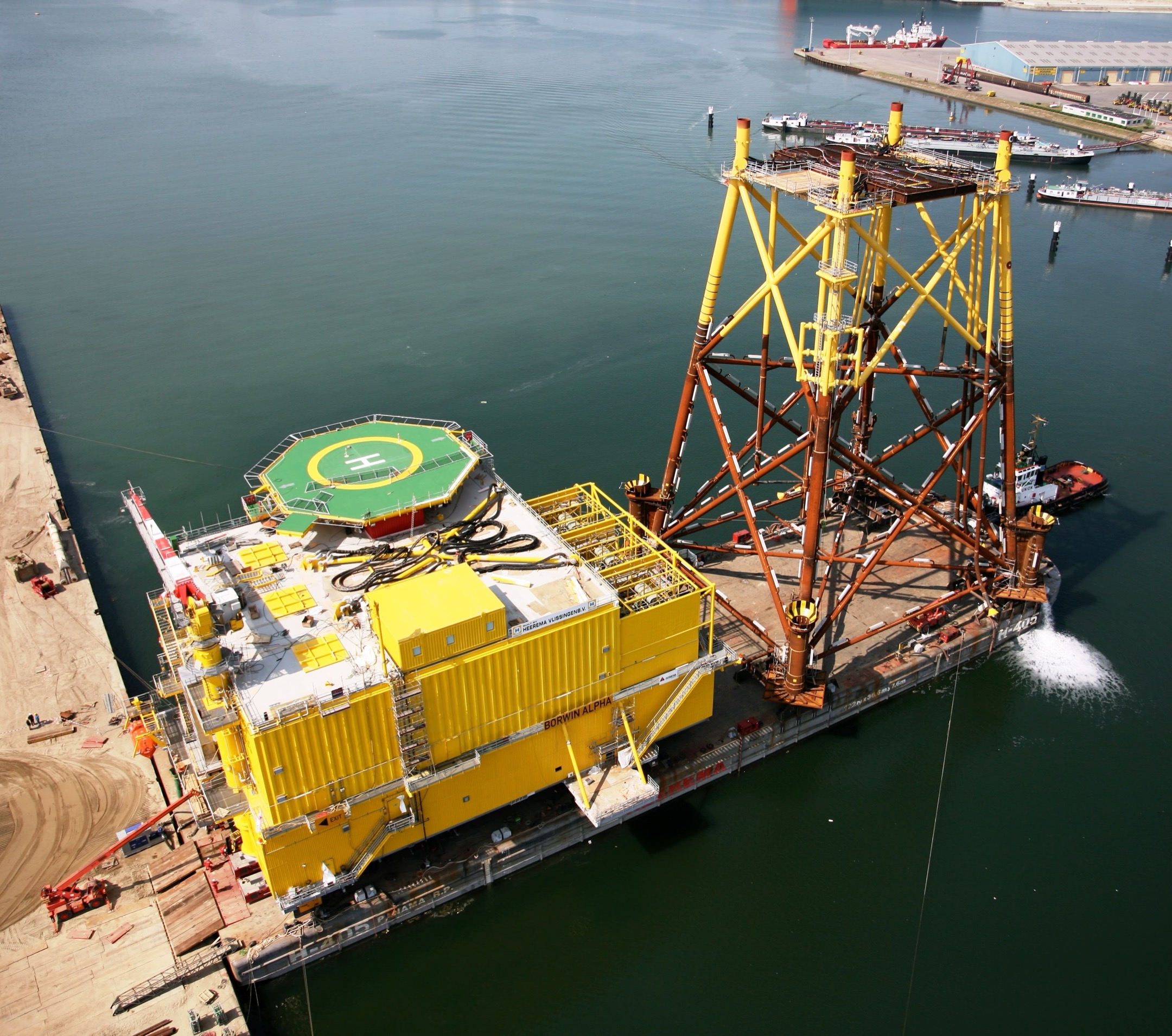

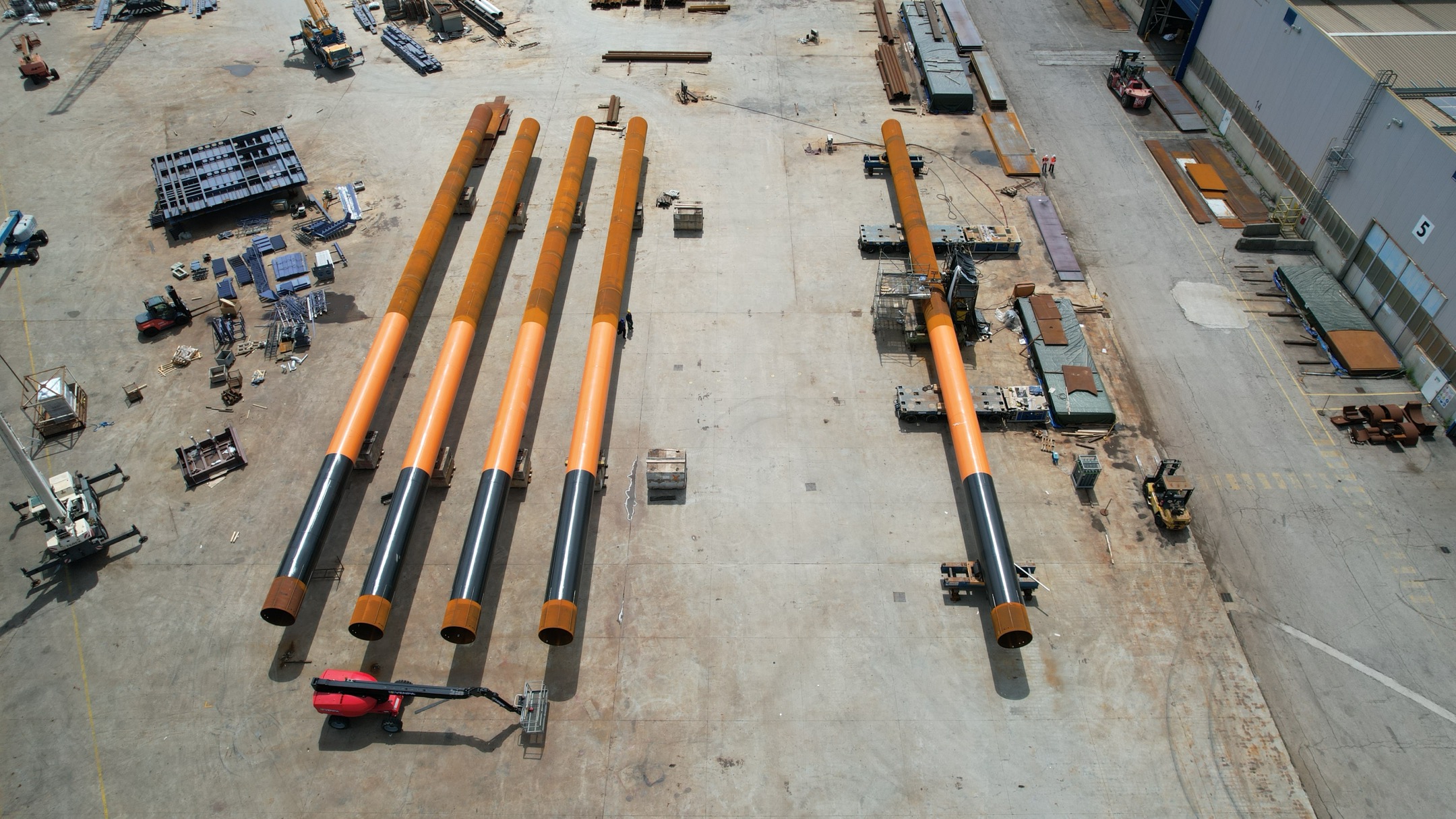

Tubi e coni per strutture offshore di piattaforme petrolifere e parchi eolici.
Energy
Strutture Offshore
Tubi di processo per impianti petrolchimici, produzione di energia, raffinerie e terminali di gasdotti.
STEEL FABRICATION
Costruzioni Civili

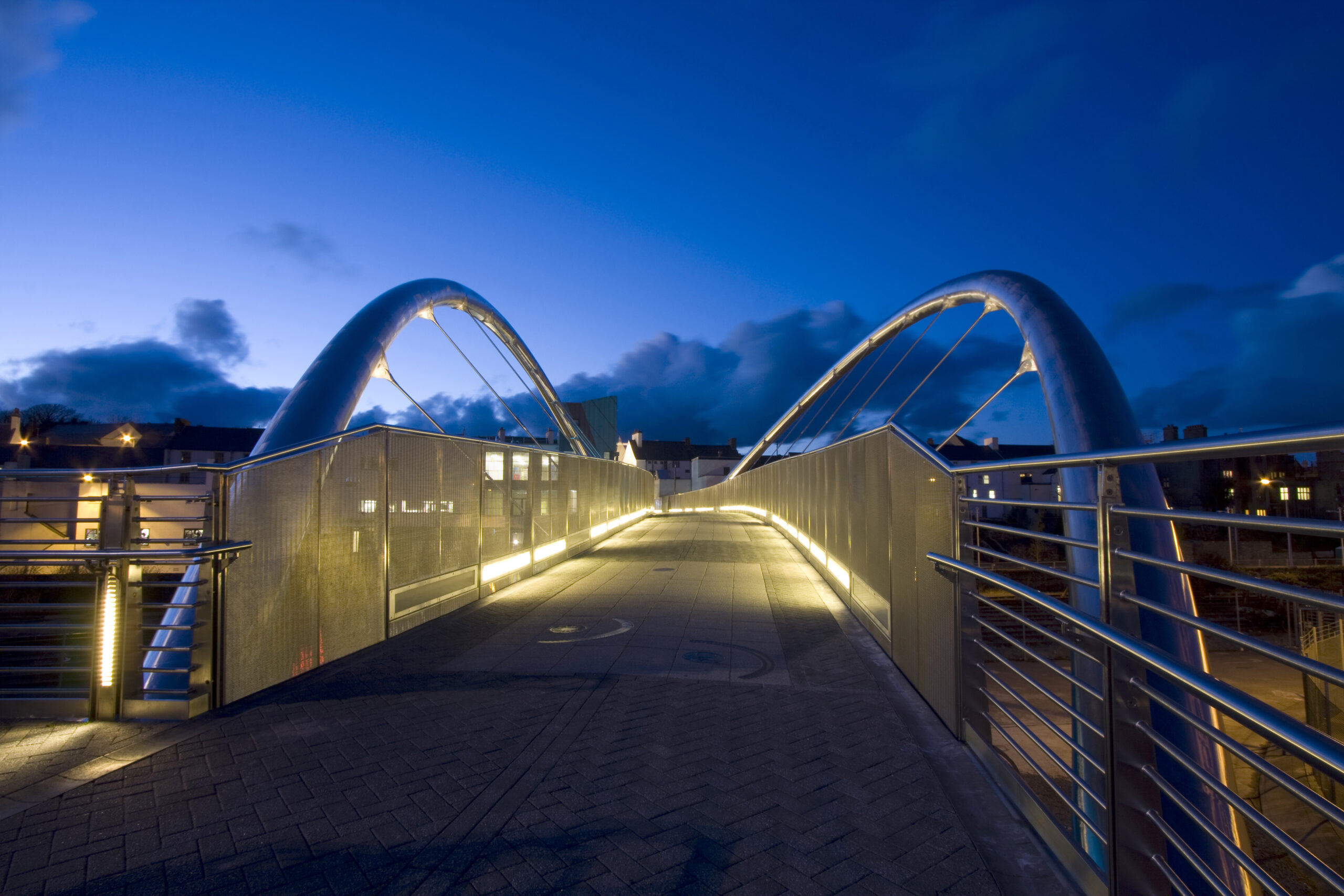

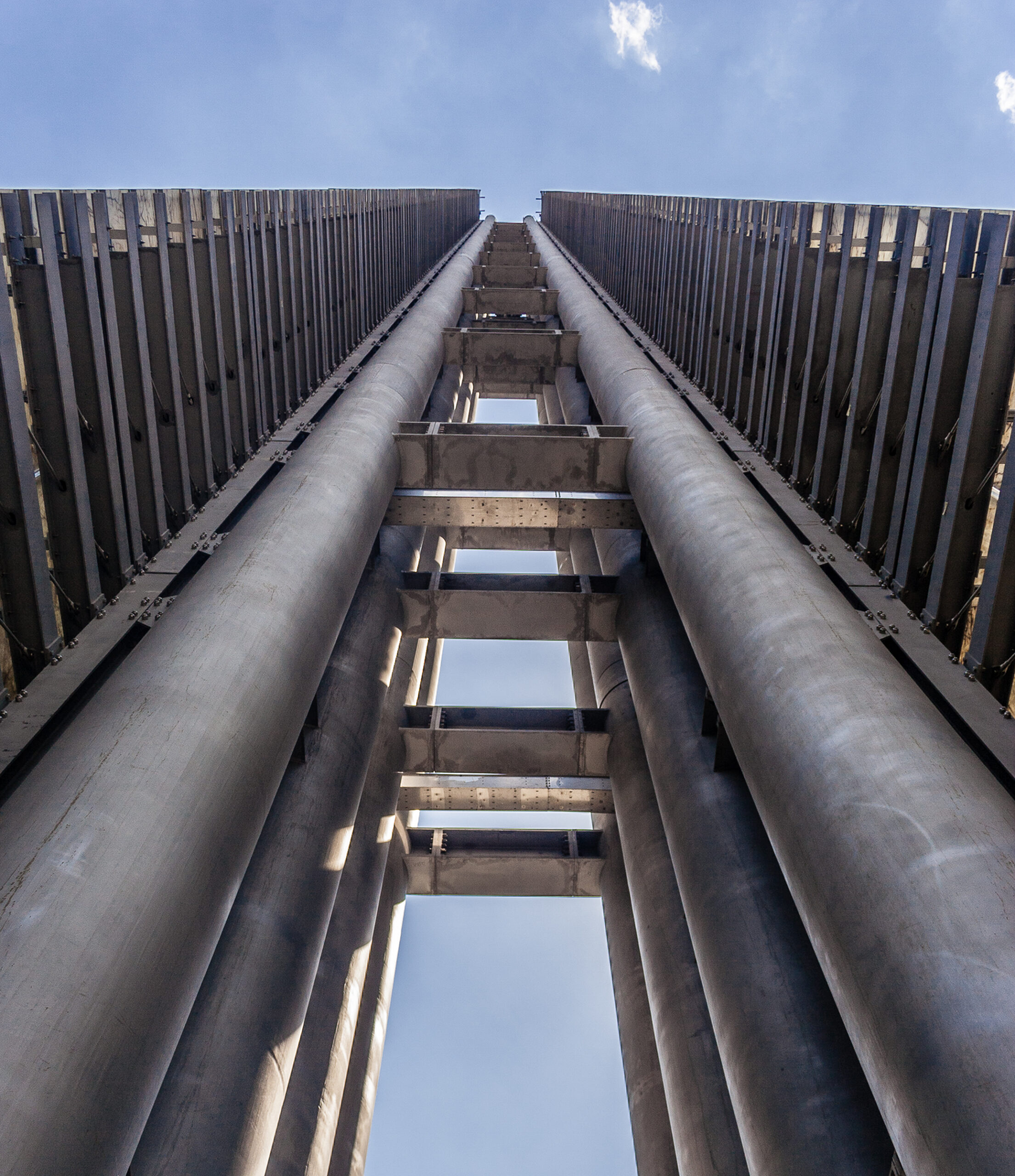

Tubi strutturali per stadi, ponti ed edifici.
Progetti speciali
Pezzi Speciali

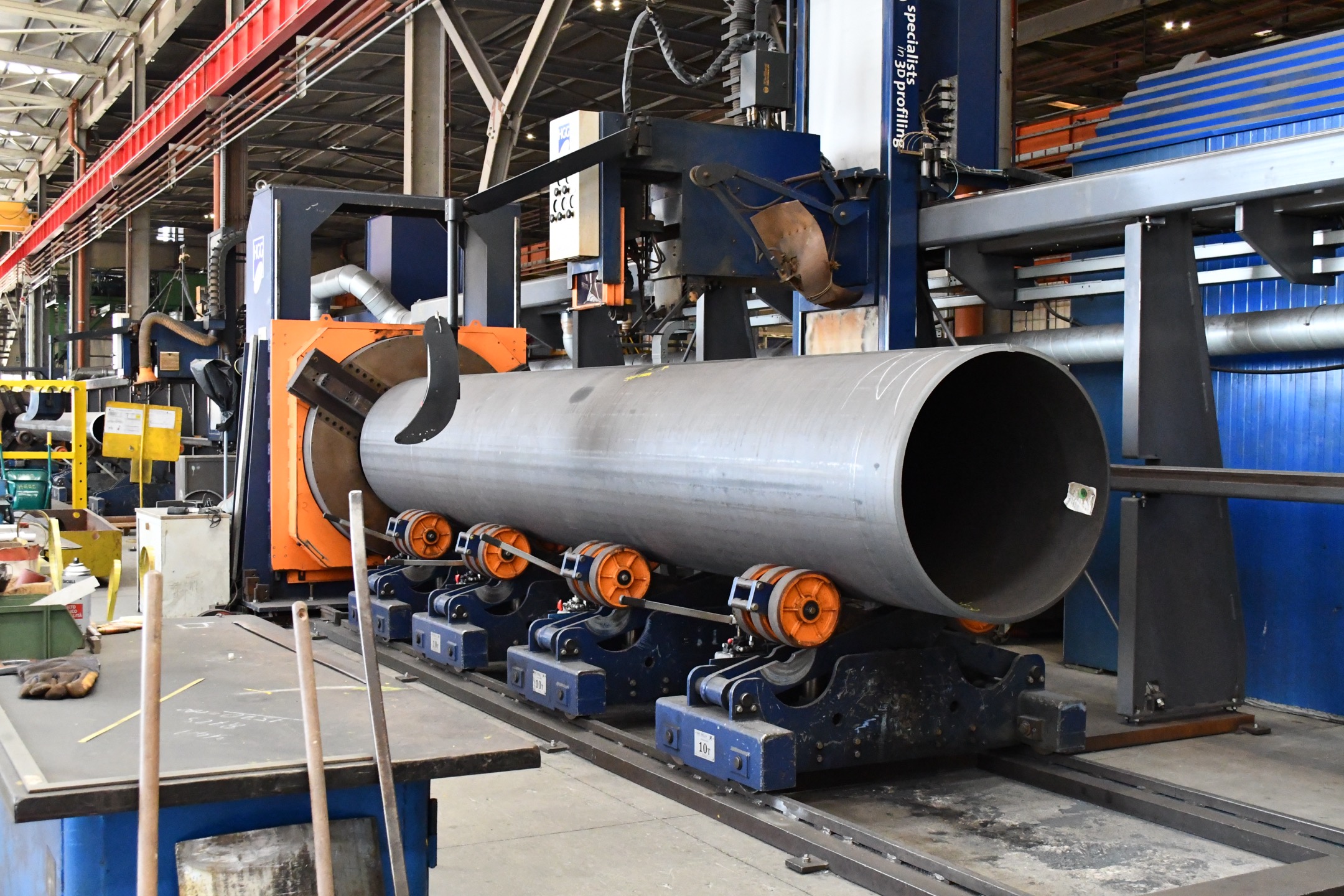

Tubi per curve e tubi per slug catcher (resistenti alla corrosione da H2S e tensocorrosione). Elementi tubolari tagliati a misura (profiling) e pronti per essere assemblati in cantiere.
